試料(サンプル)で行うCSR値(滑り抵抗係数)測定のご案内

滑り性試験 概要

試料(サンプル)を当協会にお送りください。お預かりした試料のCSR値を測定いたします。試験完了後は、各試料ごとに報告書を発行いたします。

試験の概要

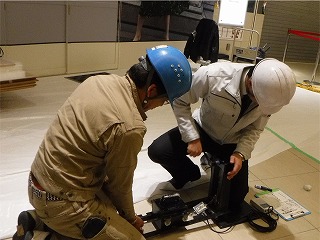

CSR測定の様子

規格名称:高分子系張り床材試験方法(17)滑り性試験
規格番号:JIS A 1454
機器名称:ONO・PPSM(携帯型滑り試験機)
試験結果の表示:C.S.R'(※)

(※)O-Y・PSM(測定器本機)で測った測定値は「CSR」と表記、ONO・PPSM(携帯型試験機)で測った測定値は「CSR'(ダッシュ)」で表記します。当協会はONO・PPSMによる測定を行うため、「CSR'(ダッシュ)」で表記します。

ご検討~報告書発行まで

① CSR測定の費用をご確認ください

試料(サンプル)で行うCSR測定の費用は下の通りです。ご不明な点がございましたらお気軽にご相談ください。

区分項目費用/1試料(税別)
CSR測定(※1)標準測定(乾燥状態+湿潤状態)(※3)+報告書1部14,000円
オプション標準測定+介在物1項目(※2)19,000円
標準測定+介在物2項目(※2)24,000円
標準測定+介在物3項目(※2)29,000円
諸経費一式500円
  • (※1)滑り片(ゴムシート)「JIS A 1454 17.4 a)」の選択
  • ゴムシートの硬さ(靴底のゴムの硬さとイメージしてください)を選択いただきます。ご指定が無い場合は、❶のゴムシートで測定をします。
  • ❶ 硬さA72-A80、厚さ3-6mmのゴムシート(一般的な靴底相当)
  • ❷ 硬さA29-A35、厚さ7-10mmのゴムシート(運動靴相当)
  • ❸ その他:実際に使用している靴底など
  • ※❶❷以外の硬さ、特定の靴による測定をご希望の際は、試料に同封くださいますようお願いいたします。
  • (※2)オプション介在物:表面状態「JIS A 1454 17.4 a)」の選択
  • 乾燥状態、湿潤(水道水散布)状態以外の表面状態を選択いただけます。
  • ・ ダスト散布状態
  • ・ 水+ダスト散布状態
  • ・ 油散布状態
  • ・ その他 受渡当事者間の協定による
  • (※3)湿潤状態
  • 試験条件の湿潤状態は、水道水散布(適量)状態です。「JIS A 1454 17.4 a)試験片表面状態の選択(5)その他 受渡当事者間の協定による」に該当します。

※1試験は、1試料1方向となります。長手と幅方向など同一試料で2方向の測定を行う場合は、2試験となります。

※1試験につき1部のCSR測定報告書を発行いたします。

※撥水性のある鏡面仕上げの試料、凹凸の大きい(多い)試料、グレーチングなど溝がある試料などは、試料により数値の差が生じることがあります。

※製品としてのCSR値を求める場合は、製品誤差や物性誤差を最小限にするため、同一表面の試料を3~5枚の試験を行い、平均値を製品のCSR値として利用するケースもあります。

② 「見積書兼注文書」をメールで送付ください。

見積のご依頼は、下のPDFファイル、またはエクセルファイルをご記入の上、メールでお送りください。

試料(サンプル)で行うCSR測定 見積書兼依頼書【PDF】

試料(サンプル)で行うCSR測定 見積書兼依頼書【エクセル】

お問い合わせメールアドレス : info@nonslip.jp

③ 試料(サンプル)を下の住所にお送りください。

一般社団法人床の滑り測定協会
〒164-0012 東京都中野区本町4-2-2(TEL:03-3381-2562)

※他社メーカー様の試験体も多くお預かりしていることもあり、情報管理の目的、公正を期す目的のため、立ち合いや、撮影はお断りしております。また、試験体は郵送でのみ受付を行っております。予めご承知くださいますようお願いいたします。

試料(サンプル)のサイズ・形状に関して

・試料は約15 X 15cm以上の大きさのものをお送りください。(基準サイズを下回る場合、持ち運び困難な大きいサイズの場合は事前にご相談ください)

・1標準測定に1枚、介在物ごとに1枚の試験体のご用意をお願いします。(例)標準測定(乾燥+湿潤)+ダスト散布+油散布の場合は3枚

・シートやフィルム状、シール等のサンプルは、凹凸の無いステンレス板、フローリング板、アクリル板等に貼り付けてお送りください。

・測定の向き(ゴムシートを引っ張る方向)に指定がある場合は、試験体に計測方向ご記入ください。

・靴下、スリッパ等履物による測定をご依頼の際は、指定の履物の同梱をお願いします。カット等加工して測定を行いますので原則返却出来ないことを予めご承知ください。

④ CSR値の測定

当協会にてお預かりした試料(サンプル)のCSR値を測定します。当協会に到着後、約3~5営業日で試験は完了します。

⑤ 報告書の発送

「ONO・PPSMによる滑り性試験報告書 を発送いたします。CSR測定完了後、約2~3営業日で報告書を発送いたします。

※報告書は紙面による郵送でのお渡しとなります。

※お預かりした試験体は、CSR測定が完了次第、着払いで返送致します。報告書とは別送となります。

⑥ 測定費用のお支払い

当会指定の口座へお振込みをお願いいたします。(御請求書は報告書に同封いたします。)
※お支払い日(締め日・支払日)は「見積書兼注文書」の記入欄に記載してください。
※振込手数料は貴社負担にてお願いしております。
